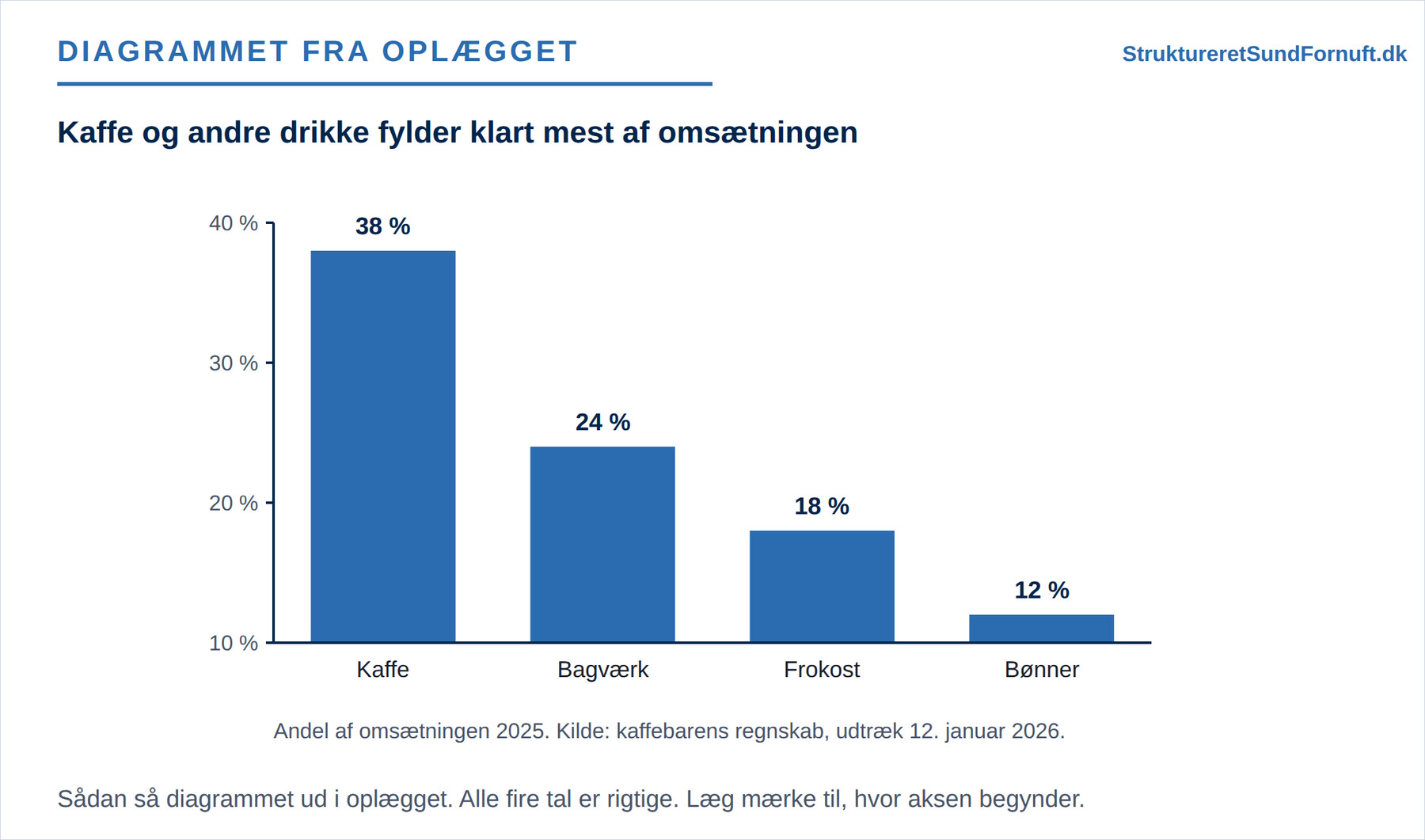

Et af søjlediagrammerne i kaffebarens oplæg viser, hvordan omsætningen fordeler sig på de fire største produktgrupper. Kaffe fylder næsten hele feltet. Bønner til hjemmebrug ligger som en lav stump nede ved bunden. Forskellen ser voldsom ud.
Tallene bag søjlerne er rigtige, og ingen har rørt ved dem. Det eneste, der er sket, er, at værdiaksen begynder ved 10 % i stedet for ved nul.
En akse ligner en teknisk detalje. Den er den lineal, læseren måler med. Skifter linealen, skifter alt det, der bliver målt med den.
Kaffe og andre drikke står for 38 % af kaffebarens omsætning og bønner til hjemmebrug for 12 %. Forholdet mellem de to produktgrupper er sandt, uanset hvordan det bliver tegnet. Om læseren ender med at tro på det, afhænger af, hvor aksen begynder.
Artiklen hører til gruppen om, hvordan et diagram kommer til at lyve. I Når diagrammet lyver bliver Tuftes lie factor indført som forholdet mellem effekten i billedet og effekten i tallene. Beskæring af aksen er den familie af løgne, der giver de største udslag på lie factor. Den er samtidig den, der bliver forsvaret ivrigst.
Nulpunktet er ikke valgfrit
I et søjlediagram er søjlens længde budskabet. Læseren sammenligner længder. En længde giver kun mening, hvis den måles fra nul. Starter aksen et andet sted, måler læseren en afstand fra et vilkårligt punkt og tror stadig, at det er en længde.

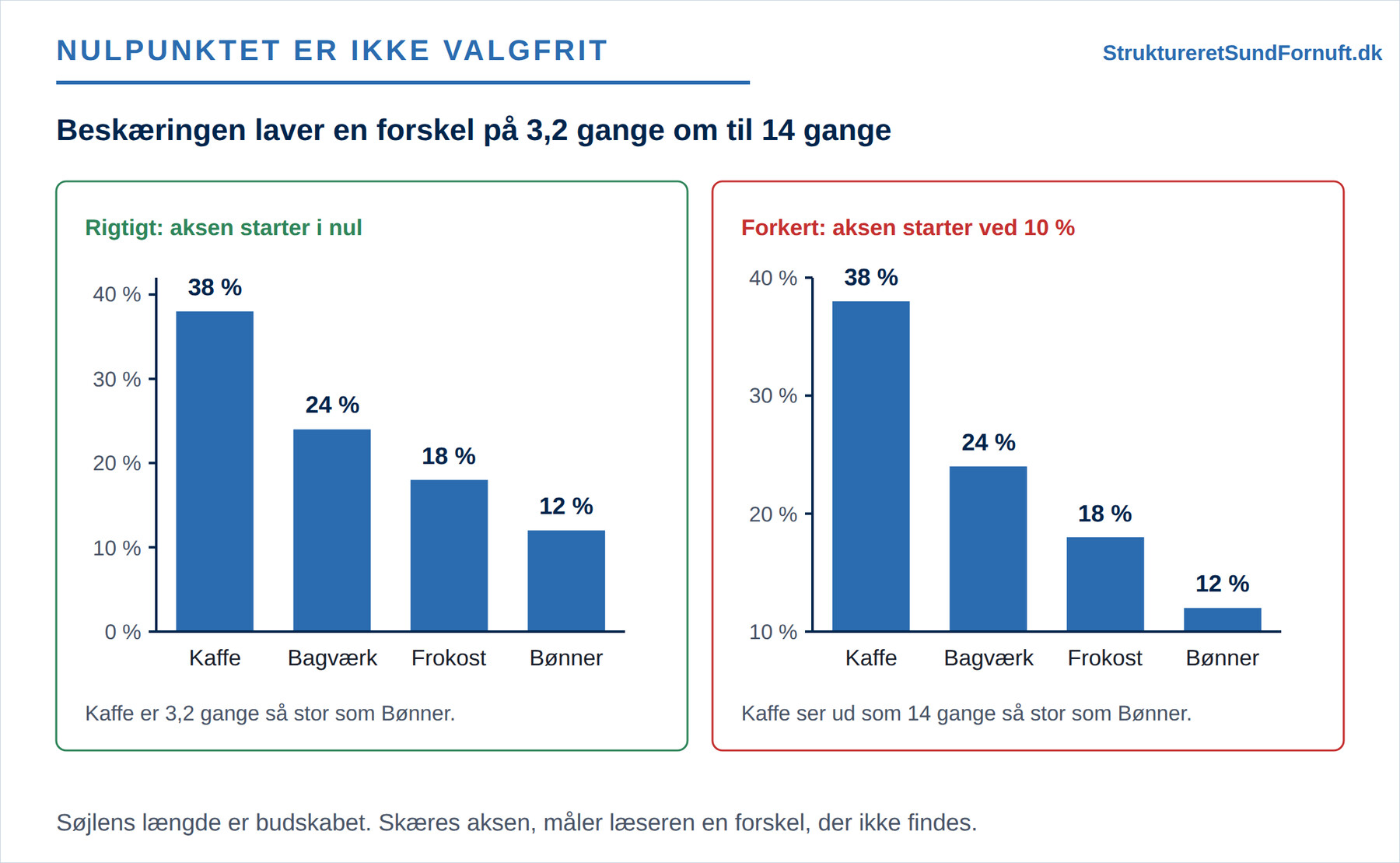

Med aksen i nul står kaffens søjle 3,2 gange højere end bønnernes, præcis som tallene siger. Flyttes aksens begyndelse op til 10 %, bliver kaffes søjle 28 enheder lang og bønnernes 2. Forholdet i billedet er dermed 14 mod 1, mens tallene siger 3,2 mod 1. Lie factor bliver omkring 4,4. Billedet overdriver forskellen mere end fire gange.
Det er sjældent gjort med vilje. Regnearket foreslår selv det udsnit, der udnytter pladsen bedst. Den optimering handler om layout. Den ved intet om budskabet. Derfor er det første, man skal se efter i et arvet diagram, hvor aksen begynder.
Markeringen løser ikke problemet
Et almindeligt forsvar lyder, at beskæringen jo er markeret, og at læseren derfor er advaret. Forskningen peger den anden vej. Pandey og hans medforfattere viste i 2015, at en beskåret akse forstørrer den oplevede forskel markant. En systematisk undersøgelse af beskårne y-akser fra 2024 nåede frem til det samme. En tydelig markering gør effekten mindre, men den fjerner den ikke. Læseren ser advarslen og måler alligevel med øjnene.
Det betyder ikke, at markeringen er overflødig. Den er et minimumskrav, når beskæring endelig er nødvendig. Det betyder derimod, at markeringen ikke i sig selv er en begrundelse for at beskære. Begrundelsen skal komme fra det, der bliver målt.
Hvornår beskæring er i orden

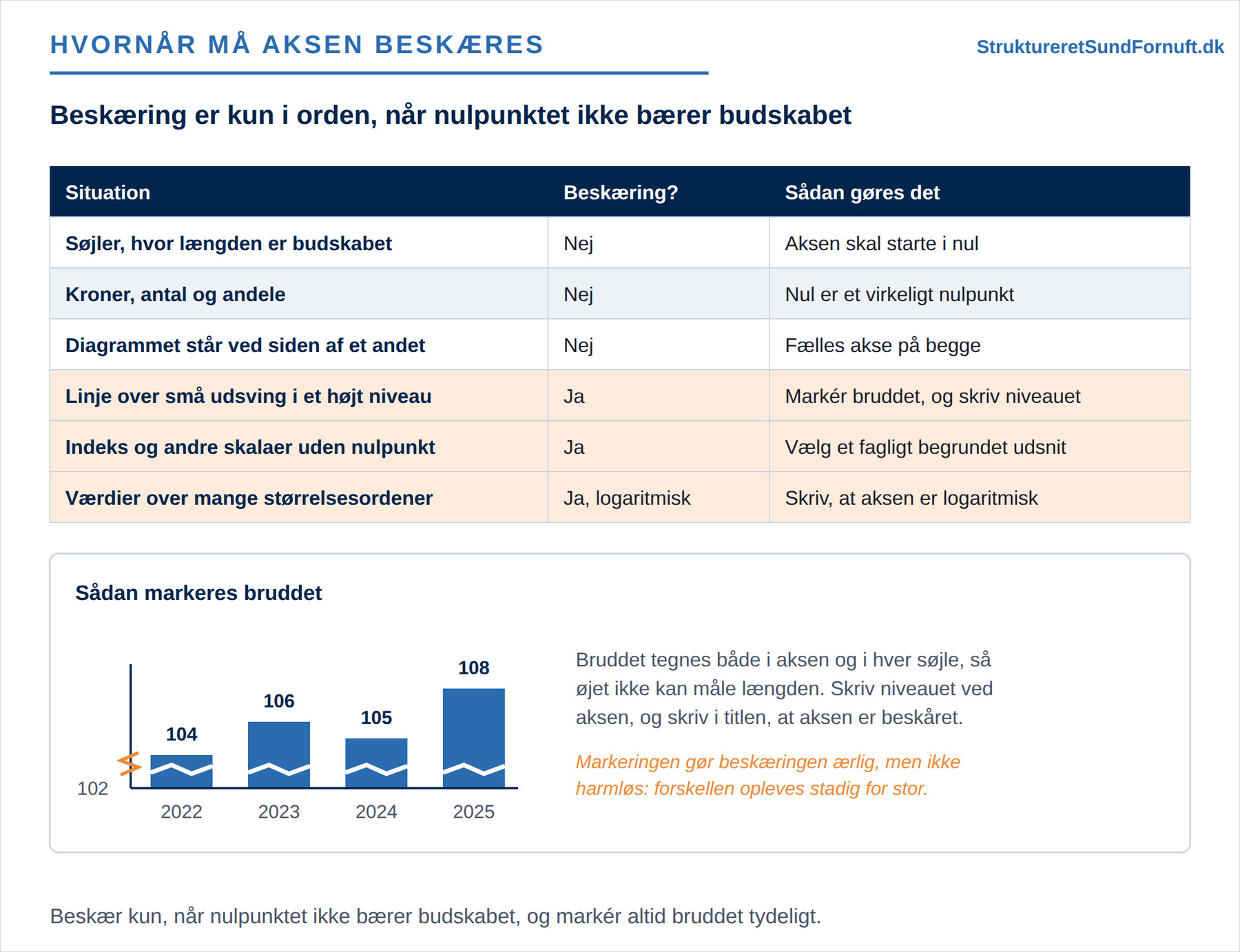

Der findes tilfælde, hvor aksen ikke skal starte i nul. Prøven er, om nulpunktet betyder noget for den størrelse, der bliver vist. Kroner, antal og andele har et virkeligt nulpunkt. Nul kroner er ingen omsætning. Nul procent er ingen andel. Der skal aksen altid starte i nul.
Et indekstal har ikke noget nulpunkt af samme slags. Et indeks på 100 er et valgt udgangspunkt, ikke et fravær af noget. En serie, der bevæger sig mellem 102 og 108, bliver ulæselig med en akse fra nul. Her er beskæring nødvendig, hvis diagrammet skal vise noget som helst. Det samme gælder temperaturer og andre skalaer, hvor nul er et aftalt punkt frem for en bund.
Beskæres der, skal bruddet tegnes både i aksen og i hver enkelt søjle, så øjet ikke kan måle en samlet længde. Niveauet skal stå ved aksen, og titlen skal sige, at aksen er beskåret. Markeringen er det eneste, der gør læseren opmærksom på, at linealen er en anden end den forventede.
Der findes en tredje udvej, som ofte er den bedste. Skal små udsving i et højt niveau vises, kan man tegne udsvingene som en linje og skrive niveauet ved siden af som tal. Så bærer tallet niveauet. Billedet bærer bevægelsen. Ingen af de to opgaver kræver en akse, der lover mere, end den holder.
Naboer skal dele skala
Den næste fælde er sværere at få øje på, fordi hvert enkelt diagram er korrekt. To diagrammer, der står ved siden af hinanden, bliver læst som ét. Har de hver sin akse, sammenligner læseren to billeder, der ikke kan sammenlignes. Der er ingen advarsel at se. Begge akser er jo mærket rigtigt.

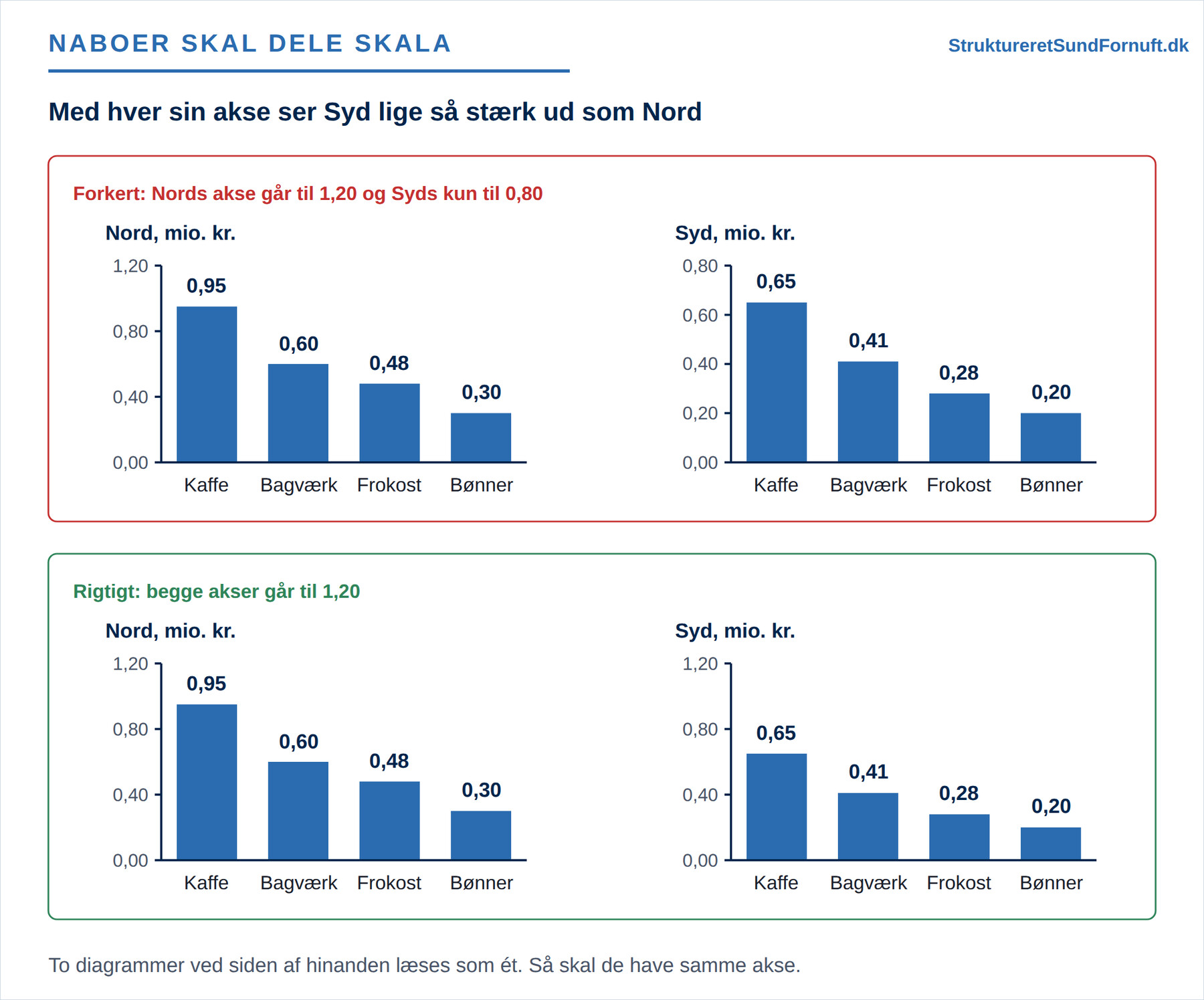

Kaffebarens to afdelinger er et eksempel på det. Nord sælger kaffe for 0,95 mio. kr. og Syd for 0,65 mio. kr. Tegnes Nord med en akse til 1,20 og Syd med en akse til 0,80, fylder de to kaffesøjler næsten det samme på papiret. Syd ser lige så stærk ud som Nord. I virkeligheden omsætter Syd for 1,70 mio. kr. mod Nords 2,50 mio. kr.
Rettelsen koster ingenting. Begge akser sættes til 1,20. Så falder Syds søjler tydeligt under Nords, præcis som tallene gør. Det samme krav gælder små multipler, hvor den samme graf gentages for flere afdelinger, produkter eller år. Fælles akse er hele pointen med den diagramtype. Uden fælles akse er små multipler blot mange små diagrammer.
Kravet gælder også på tværs af sider. To diagrammer, der står i hvert sit afsnit af det samme oplæg, bliver stadig holdt op mod hinanden i hukommelsen. Det er lettere at huske et indtryk af en søjlehøjde end et tal.
Den dobbelte akse
En dobbelt akse har en værdiakse i venstre side og en anden i højre. Den bliver typisk brugt til at vise omsætning i kroner sammen med antal kunder eller lignende. Den dobbelte akse sparer plads. Den er alligevel næsten altid et dårligt valg.
Grunden er, at de to akser kan skaleres uafhængigt af hinanden. Krydser de to kurver hinanden et bestemt sted, er det ikke en oplysning om kaffebaren. Det er en oplysning om, hvordan de to akser er sat. Den, der tegner, kan flytte krydset derhen, hvor det passer, uden at ændre et eneste tal. Et diagram, hvis vigtigste detalje kan flyttes med en skalering, kan ikke bruges som dokumentation.
Alternativerne ligger lige for. To små diagrammer over hinanden med fælles tidsakse viser det samme uden at love en sammenhæng. Indekstal, hvor begge serier sættes til 100 i startåret, gør de to udviklinger direkte sammenlignelige. Skal en sammenhæng mellem to størrelser rent faktisk undersøges, hører de hjemme i et punktdiagram med den ene størrelse på hver akse.
En dobbelt akse antyder desuden en sammenhæng, som diagrammet aldrig har undersøgt. Om to størrelser følges ad, og om den ene forårsager den anden, er to forskellige spørgsmål, der er behandlet i Korrelation kontra kausalitet.
Den logaritmiske skala
Den logaritmiske akse er ikke en løgn. Den er et fagligt værktøj med et snævert formål. På en logaritmisk akse svarer den samme afstand til den samme procentvise ændring. Derfor er den rigtig, når værdier over mange størrelsesordener skal stå i samme diagram. Den er også rigtig, når det er væksttempoet og ikke niveauet, der er budskabet.
Kravet er, at det bliver sagt tydeligt. En læser, der ikke opdager, at aksen er logaritmisk, ser en eksponentiel vækst som en ret linje og læser den som jævn. Det er en større fejl end en beskåret akse, fordi den ændrer, hvad kurvens form overhovedet betyder. Derfor skal aksetitlen sige, at skalaen er logaritmisk. Tallene skal stå i mærkbare spring som 1, 10 og 100.
På kaffebarens tal er der ingen grund til den slags. En omsætning, der går fra 2,4 til 4,2 mio. kr., ligger inden for én størrelsesorden. Her er en almindelig akse fra nul både ærligere og lettere at læse. Den logaritmiske skala hører til, hvor spændvidden er så stor, at en lineær akse trykker halvdelen af tallene ned i bunden.
Aksen er ikke det eneste sted, hvor en standardindstilling forvrænger. Den tredje dimension gør det samme ved arealer og rumfang. Begrundelsen for at holde diagrammet fladt står i Undgå 3D. Tidsaksen har sine helt egne fælder, som Tid, der lyver gennemgår. De tre familier af løgne optræder ofte i det samme diagram.
Kort sagt
Aksen er den lineal, læseren måler med. Den er derfor aldrig bare en layoutdetalje. I et søjlediagram er søjlens længde budskabet. En længde skal måles fra nul. Kaffebarens 38 % mod 12 % er eksemplet: en akse, der først begynder ved 10 %, laver en forskel på 3,2 gange om til et billede på 14 gange. Beskæring hører kun hjemme, hvor nulpunktet ikke betyder noget, som det er tilfældet med indekstal.
Så skal bruddet markeres i både akse og søjler, niveauet skal stå ved aksen, og titlen skal sige, at aksen er beskåret. Markeringen gør beskæringen ærlig. Den gør den ikke harmløs, for den oplevede forskel bliver stadig forstørret. To diagrammer, der står ved siden af hinanden, skal dele akse. Den dobbelte akse bør man lade ligge, fordi krydset mellem kurverne kan flyttes med en skalering i stedet for med data.
